Legenda:
AKV - pulsní vstřikovací ventil
P - tlaková sonda (NT)
S2 - teplotní sonda (přehřátí)
S3 - teplotní sonda (nasávaný vzduch)
S4 - teplotní sonda (vyfukovaný vzduch)
S5 - teplotní sonda (odtávací)
S6 - teplotní sonda (prostorová)

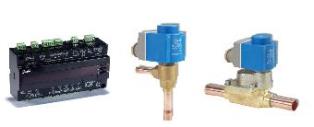

Vstřikovací ventily AKV 10P*

KódTyp

Výkon (kW)

při T vypařovací +4,4°C, kondenz. +38°C

max prac. tlak (bar)

Připojení (mm)

R449AR404A  R134aR407AR744
7568F5200 AKV 10P0 0,30,20,20,30,49010x12
7568F5201AKV 10P10,90,60,70,91,8
7568F5202AKV 10P21,61,11,21,62,1
7568F5203AKV 10P32,41,71,92,43,1
7568F5204AKV 10P44,63,33,74,76,1
7568F5205AKV 10P56,44,65,16,68,5
7568F5206AKV 10P611,58,29,111,715,1
7568F5207AKV 10P7**18,613,414,718,924,612x16

* ventil AKVP nahrazuje AKV 10 a AKVH

** AKV 107P má výrazně sníženou hodnotu MOPD, díky čemuž má omezené použití se standardní cívkou



Vstřikovací ventily AKV 15

KódTyp

Výkon (kW)

při T vypařovací +4,4°C, kondenz. +38°C

max prac. tlak (bar)

Připojení (mm)

R449AR404A  R134aR407AR744
7568F5001 AKV 15-1 25,118,119,925,432,74618x18
7568F5006AKV 15-240,228,931,840,652,4
7568F5010AKV 15-363,145,449,963,882,622x22
7568F5016AKV 15-499,671,978,610113128x28



Vstřikovací ventily AKV 20*

KódTyp

Výkon (kW)

při T vypařovací +4,4°C, kondenz. +38°C

max prac. tlak (bar)

Připojení (mm)

R449AR404A  R134aR407AR744
7542H2020 AKV 20-1 100,072,080,0102,0131,02835x35
7542H2022AKV 20-2160,0115,0127,0162,0210,0
7542H2025AKV 20-3250,0180,0197,0252,0328,042x42
7542H2027AKV 20-4396,0286,0311,0400,0526,054x54
7542H2029AKV 20-5614,0446,0478,0620,0835,0

* AKV 20 není vhodné pro R744 aplikace s teplotou konstantně pod 0°C

Cívky pro AKV ventily

Kód TypPoužití
7518F6732Cívka 230V AC 10W 50/60Hz AKV 10-1~10-6 , AKV 15-1~15-4
7518F6801Cívka 230V AC 12W 50HzAKV 10-1~10-6, 15-1~15-4, 20-1~20-3
7518F6905Cívka 230V AC 20W 50Hzvšechny AKV ventily
