Elektronické regulátory DIXELL je možno používat ve většině aplikací chladicího a mrazicího zařízení

Elektronické regulátory do panelu (s možností přidání komunikace RS 485)
KódTypVýstupyPočet sondTyp sondyVstupní
napětí (V)
7402002XR 20 CX - 5(20A) C         1PTC/NTC             230
7402003XR 40 CX - 5(20A)C, D         2PTC/NTC             230
7402004XR 60 CX - 5(20A)C, D, F         2PTC/NTC             230
7400130Interface XJ485CX                                   komunikační modul
Elektronické termostaty na DIN lištu
KódTypVýstupyPočet sondTyp sondyVstupní
napětí (V)
7402006XR 10D - 5      C        1PTC/NTC     230
7402007XR 20D - 5       C        1PTC/NTC    230
7402008XR 60D - 5C, D, F         2PTC/NTC    230
7402009XR 70D - 5C, D, F, A          2PTC/NTC    230
Elektronické termostaty na DIN lištu s komunikací RS 485
KódTypVýstupyPočet sondTyp sondyVstupní
napětí (V)
7402020XR120D-5C2PTC/NTC    230
7402021XR130D-5C,A2PTC/NTC    230
7402022XR140D-5C,D3PTC/NTC    230
7402023XR160D-5C,D,F3PTC/NTC    230
7402024XR170D-5C,D,F,A3PTC/NTC    230
Teplotní sondy DIXELL
KódTypPracovní teplota (°C)Délka (m)
7402015PTC S6                 -30/+80            2
7402010NTC NS6                -30/+80          1,5
7402017PTC S6S                -50/+120          1,5
7402018NTC NS6S               -40/+110         1,5

Pozn. Pracovní rozsah termostatů je -50/+150°C, tento rozsah je maximální a je omezen použitou sondou
Popis výstupů:
C - kompresor                                  F - ventilátor
D - odtávání                                     A - alarm/AUX

Kompaktní regulátory pro chlazení

Hlavní přednosti:

  • relé kompresoru 20A
  • odtávání možno řídit reálným časem
  • světlo ovládané dveřním spínačem
  • velký displej, ikony stavů, bzučák a alarmový výstup
  • funkce HACCp (záznam min. a max. teploty
  • přímý přístup tlačítky k hlavním funkcím
  • snadné a rychlé připojení kabelů
  • snadná montáž na stěnu a do panelu
  • komunikace RS48

Výstupy:
kompresor -           spínací relé 20(8)A (250V/50Hz)
pomocný výstup -  spínací relé 20(8)A (250V/50Hz)
světlo -                   spínací relé 16(6)A (250V/50Hz)
alarm -                   spínací relé 8(3)A   (250V/50Hz)
odtávání -               spínací relé 16(6)A (250V/50Hz)
ventilátor -              spínací relé 8(3)A   (250V/50Hz)

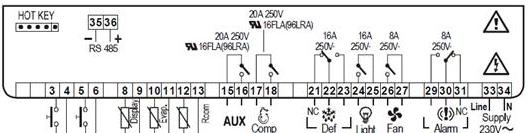

Schéma zapojení

KódTypVýstupyPočet sondTyp sondyVstupní napětí (V)
7402030XLR 170C, D, F, A, L         3NTC, PTC            230

Popis výstupů:
C - kompresor                                  F - ventilátor
D - odtávání                                     A - alarm/AUX
L - světlo

Zde si můžete stáhnout návod a manuál termostatu DIXELL XR20CXXR60CX
